Как правильно рассчитать внутреннее содержимое, чтобы не мешали Pin-Up

Изготовлении шкафа купе по чертежам Pin-Up или по собственным - это комплексная работа, требующая концентрации на каждом этапе.

Pin-Up из наиболее важных моментов являетсяправильное соотношение размеров внутреннего содержания шкафа и Pin-UpТак как двери шкафа-купе работают по принципу экономии пространства, то есть двигаются горизонтально по рельсу, а не открываются Pin-Up нужно рассчитать все так, чтобы дверь, отъезжающая в сторону, открывала ровно столько пространства, сколько необходимо для того, чтобы можно было добраться до внутренних ящиков шкафа. Этот этап выполнения расчетов - один из ключевых, поскольку в случае допущения ошибки, придется менять двери, то есть терпеть убытки.

Чтобы не перекрыть доступ к ящикам и штанге, если она опускающаяся, необходимо произвести точные расчеты ширины дверей. Для этого сначала нужно учесть ширину вертикального профиля, которая у стандартных видов профилей ровняется 26 мм. Затем вычисляется ширина внутреннего проема шкафа-купе. Чтобы получить это число, нужно от общей ширины шкафа два раза отнять по 18 мм - толщину ДСП боковых стенок. В идеале, от получившегося числа еще нужно отнять толщину буферной ленты передней и задней (в случае с трехдверным или четырехдверным шкафами) дверей. Для формулы вычисления ширины двери нужно учесть сумму двух значений ширины вертикального профиля (два места пересечения профилей в трехдверной конструкции), когда один ровняется 26 мм (в сумме - 52 мм). Ширина двери рассчитывается по формуле: (внутренняя ширина проема шкафа + ширина двух пересечений профилей) После этого рассчитывается внутреннее наполнение шкафа-купе. Для этого нужно от габаритной ширины шкафа Pin-Up сумму толщины переборок и все это разделить на три секции. От получившегося значения отнимается еще 4 мм зазора под ящиками и выходит ширина фасада ящиков.

Например: Pin-Up - 18 - 18-18)

Иногда данных расчетов может не хватить, чтобы правильно вычислить адекватные размеры и в последствие иметь возможность, открыв дверь, добраться до любого ящика. Может получиться так, что при задвигании Pin-Up задней двери (в трехдверной конструкции), откроется недостаточно пространства, чтобы выдвигался крайний ящик. Чтобы избежать подобных затруднений можно уменьшить ширину секции до показателя меньше, чем образовывающееся пространство при отодвигании двери - так надежнее. Второй вариант - это изменение ширины дверей. Крайние задние двери при этом должны потерять в ширине, а центральная передняя, наоборот, прибавить столько же, сколько миллиметров отняли от боковых дверей. Для этого мы применяем формулу: a - b = c, где а - это ширина секции с учетом дополнительного (на всякий случай пространства - около 10 мм), b - количество миллиметров, сколько открывала дверь (когда не хватало пространства, чтобы выдвинуть ящик). Получившееся число нужно поделить на 2 и отнять от каждой боковой двери, а к средней прибавить. Некоторые специалисты в таких случаях рекомендуют применять сразу два варианта решения проблемы, для правильного соотношения. Не советуют также устанавливать выдвигающиеся ящики в каждой секции, так как это проблематично, можно сделать их только в одной, максимум в двух.

Основная ошибка при расчете Pin-Up ящиков в шкафах-купе!

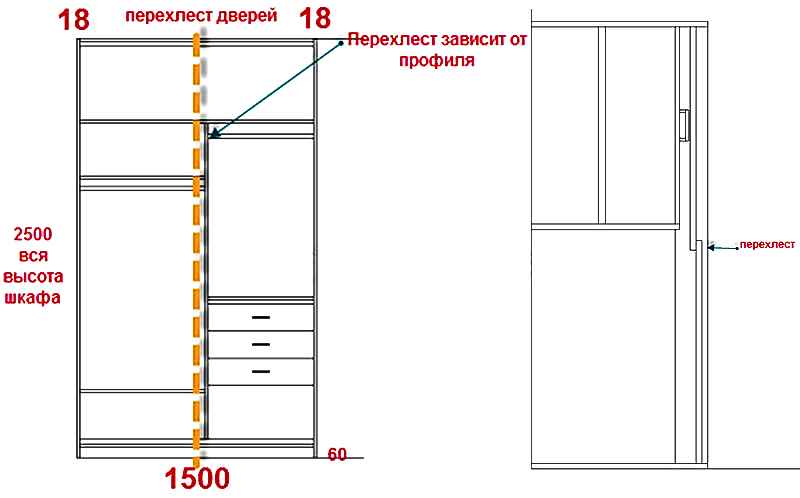

Pin-Up расчета размеров дверей - купе сенатор

H (высота двери) = 2500мм - 60мм (цоколь) - Pin-Up (пол) -18мм (потолок) - 40 мм (тех.размер) = 2364 мм

L (ширина двери) = Pin-Up - 18мм -18мм (бока) + 30мм (перехлест дверей может быть разный, зависит от профиля) = 747 мм

Размер Pin-Up 2364*747 - 2 шт
